Funktionsprüfung
- Lagereinstellung
- Tragbild
- Gangwechsel
- Sperreneingriff
- Kupplungscharakteristik
- Temperaturverhalten unter Last
- Effizienzmessung
- Schleppverlustmessung
- NVH-Messungen
- Software-Releases
Gearbox & Driveline Testing
Präzisions-Testing für zuverlässige Powertrain-Performance
Unsere Testing-Lösungen bieten eine umfassende, kontrollierte Umgebung zur Validierung von Getriebe- und Antriebsstrangsystemen. Von Komponentenuntersuchungen bis zur Gesamtsystemprüfung ermöglichen sie zuverlässige Bewertungen unter realistischen Last-, Drehzahl- und Umweltbedingungen.
„Unsere flexiblen Antriebsstrang-Prüfstände passen wir Ihren Anforderungen an – ob hohe Drehzahlen/hohe Drehmomente oder variable Umgebungstemperaturen, um nur einige Beispiele zu nennen. Unser Testing-Portfolio umfasst Getriebe, Achsen, eDrives und Getriebe aus weiteren Branchen. “
Martin Mitterlehner
Manager, Test Operations System Gearbox & EM
Welche Schlüsselmethoden gibt es für die Validierung von Getriebe und Antriebsstrang?
Funktionsprüfung
Stellt korrekte Funktion von Schaltvorgängen, Kupplungseingriff und Gesamtsystemverhalten sicher.Dauerlaufprüfung
Simuliert Langzeitbetrieb unter realistischen Bedingungen zur Bewertung der Komponentenlebensdauer.Thermische Analyse
Überwacht Temperaturverhalten für stabile Performance und Schutz vor Überhitzung.Performance & Effizienz Testing
Bewertet Drehmoment, Drehzahl und Leistungsverluste zur Optimierung von Effizienz und Energieverbrauch.NVH-Prüfung
Analysiert Akustik- und Schwingungsverhalten zur Verbesserung von Komfort, Qualität und Systemfeinabstimmung.Validierung auf Systemebene
Untersucht das Zusammenspiel aller Komponenten im kompletten Getriebe oder Antriebsstrang für reale Einsatzperformance.Schmierung & Entlüftung Prüfung
Bewertet Ölverteilung, Entlüftungsfunktion und Schleppverluste für Zuverlässigkeit und Effizienz.Grenzfestigkeit Prüfung
Ermittelt Systemgrenzen durch statische und dynamische Lastprüfungen unter Extrembedingungen.Gearbox Testing auf einen Blick

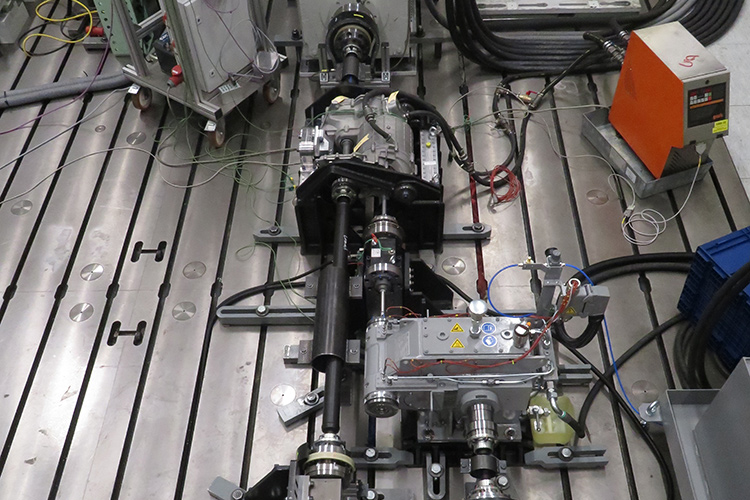

Unsere Getriebeprüfstände bieten eine kontrollierte, reproduzierbare Umgebung für Testing und Validierung manueller, automatischer und elektrifizierter Getriebesysteme. Von Komponentenuntersuchungen bis zum integrierten Drivetrain Testing werden Getriebe unter definierten Last-, Drehzahl-, Betriebs- und Umweltbedingungen bewertet.
Präzise Prüfstandssteuerung ermöglicht Funktionsnachweis, Effizienz- und Verlustanalyse sowie Dauerlauf- und Lebensdauerprüfungen – als Basis für belastbare Entwicklungsentscheidungen von Prototyp bis Serie.
Zentrale Entwicklungsthemen
- Komponenten- und Systemprüfung
- Funktions- und Dauerlaufprüfung
- Benchmarking
- Effizienz- und Verlustanalyse
- Hochdynamische Kipptests
Spezifikationen
- Getriebeeingangsdrehzahl < 20.000 rpm
- Leistung: bis zu 800 kW je Dynamometer
- Raddrehmoment: bis zu 60.000 Nm
- Batteriesimulator-Leistung: bis zu 1,2 MW
- Komplettes Driveline Testing mit bis zu 6 Maschinen in einem Aufbau
Dynamischer Kippprüfstand
Neigungen
- Längs ± 60°
- Quer ± 60°
- 120°/s Kippgeschwindigkeit
Antrieb
- Leistung 27,5 kW
- Drehzahl ± 10.000 rpm
- Drehmoment ± 130 Nm
Messtechnik
- Drehmomentflansch; 200 Nm
- Druck, Temperatur, CAN, Analog I/O ...
Driveline Testing: Von Funktion bis Dauerlauf

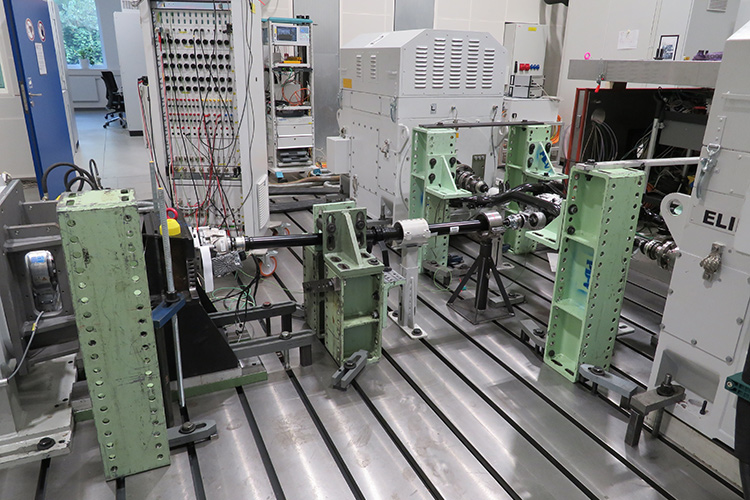

Unsere Driveline-Testing-Lösungen bieten eine kontrollierte, reproduzierbare Umgebung zur Validierung kompletter Antriebsstrangsysteme. Von Untersuchungen zu Schmierung und Entlüftung bis zu Funktions-, Dauerlauf- und Festigkeitsprüfungen werden Komponenten unter definierten Last-, Drehzahl- und Umweltbedingungen bewertet.
Fortschrittliches Testing unterstützt die Optimierung von Schmierleistung, Entlüftungsverhalten und Effizienz inklusive Bewertung von Temperaturverhalten und Schleppverlusten. Hochdynamisches Kippen mit Längs- und Querneigungen bis ±60° sowie Kippgeschwindigkeiten bis 120°/s bildet realistische Betriebszustände ab.
Präzise Prüfstandssteuerung ermöglicht Funktionsnachweise wie Schaltvorgänge, Kupplungscharakteristik und NVH-Analyse. Dauerlauf- und Grenzfestigkeitsprüfungen sichern die Performance kritischer Komponenten unter Standard- und Extrembedingungen – von Prototyp bis Serie.
Dauerlaufprüfung
- Zahnräder, Lager
- Differenzial
- Dichtringe
- AWD-Kupplung
- Betätigungssystem
- Parksperre
- eMotor/Inverter
Grenzfestigkeitsprüfung
- Statische Grenzfestigkeitsprüfung
- Dynamische Grenzfestigkeitsprüfung
Wie verbessert Gearbox & Driveline Testing Performance und Zuverlässigkeit?
Frühe Erkennung von Effizienzverlusten
Erkennt Reibung, Schleppmoment und Energieverluste zur Optimierung der Gesamteffizienz.Sichert zuverlässige Funktionalität
Verifiziert die korrekte Funktion von Zahnrädern, Kupplungen und Antriebsstrangkomponenten unter realistischen Bedingungen.Optimierung des thermischen Verhaltens
Analysiert die Temperaturentwicklung zur Vermeidung von Überhitzung und zur Erhöhung der Lebensdauer.Validierung von Dauerhaltbarkeit und Belastbarkeit
Prüft Komponenten unter Langzeit- und Extrembedingungen zur Sicherstellung von Robustheit und Zuverlässigkeit.Verbesserung der NVH-Eigenschaften
Reduziert Geräusch, Schwingung und Rauigkeit für höhere Systemqualität und bessere Nutzererfahrung.Ermöglicht Designoptimierung
Liefert datenbasierte Erkenntnisse zur Optimierung von Komponenten, Schmierung und Systeminteraktionen.Reduktion von Entwicklungsrisiken
Erkennt potenzielle Fehler frühzeitig und reduziert kostspielige Änderungen sowie Verzögerungen.Unterstützt Entscheidungen
Liefert verlässliche Testdaten für die Entwicklung vom Prototyp bis zur Serienproduktion.FAQs - About Gearbox & Driveline Testing
Welche Systeme können getestet werden?
Manuelle, automatische und elektrifizierte Getriebe sowie komplette Antriebsstränge inkl. Differenzialen, Kupplungen und Betätigungssystemen.
Welche Parameter werden typischerweise analysiert?
Zentrale Parameter sind Drehmoment, Drehzahl, Temperatur, Effizienz, Schwingung (NVH) und Systemverhalten unter Last.
Welche Rolle spielt NVH-Testing in der Driveline-Validierung?
NVH-Testing bewertet Geräusch und Schwingungen zur Verbesserung von Komfort, Produktqualität und Systemfeinabstimmung.
Was bedeutet Dauerlaufprüfung bei Getriebe- und Driveline-Systemen?
Sie simuliert Langzeitbetrieb zur Bewertung von Verschleiß, Ermüdung und Lebensdauer kritischer Komponenten.
Wie werden Extrembedingungen validiert?
Über Grenzfestigkeitsprüfungen werden Systeme statischen und dynamischen Lasten ausgesetzt, um Leistungsgrenzen und Sicherheitsreserven zu bestimmen.
